système DIN
Categorie Matériel - Mise à jour 09/12/2010 - Cacher les mots clés


Agrandir
Deux modes de fixation des détendeurs sur les blocs existent. Le système à étrier (appelé aussi système international) et le système DIN.
Dans le système à étrier le détendeur 1er étage est maintenu sur la robinetterie par un étrier et un volant de serrage. L'étanchéité est réalisée par un joint torique placé sur la robinetterie. Ce système est encore le plus répandu. Il n'est utilisé que pour des pressions de blocs (pression de service) ne dépassant pas 230 bars.

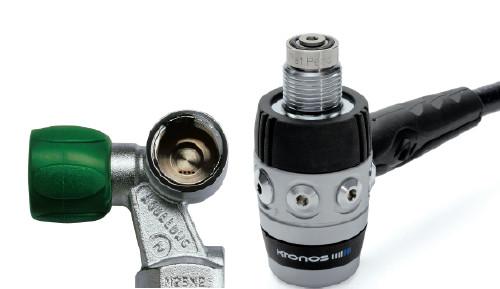

Dans le système DIN la robinetterie possède un filetage femelle normalisé permettant de recevoir directement le détendeur 1er étage et dans ce cas l'étanchéité est réalisée par un joint placé sur le détendeur.
Le système DIN est une norme d'origine allemande. Ce mode de fixation assure une meilleure étanchéité et permet des pressions de gonflage des blocs allant jusqu'à 300 bars.


Source d'informations
Livre de H. Le Bris : Principe des détendeurs.
